Features

Verfügbar mit 8 und 16 Messsteckplätzen

Integriertes Touchpanel-Display

Messkarten können vom Benutzer konfiguriert und ausgetauscht werden

Erweiterbare Kanalanzahl durch Kaskadierung mehrerer RASdelta-Frontends

Datenlogger-Option und Fernsteuerung verfügbar (keine PC-Anbindung für die Datenerfassung erforderlich)

Beim RASdelta Messsystem handelt es sich um ein modulares, flexibel einsetzbares und hochpräzises Datenerfassungssystem (DAQ). Das Gerät ist als 8-Slot und als 16-Slot Variante verfügbar und kann für individuelle Messaufgaben am Prüfstand und für dynamische Messungen im Fahrzeug konfiguriert werden.

Das System bietet neben der kompakten Bauform ein Touch-Bedienfeld, über das das RASdelta auch als Datenlogger konfiguriert werden kann. Das Kaskadieren von bis zu 6 RASdelta Systemen ist über die zweite Ethernet Schnittstelle problemlos möglich.

Das Messsystem wird vom Anwender für den individuellen Anwendungsfall konfiguriert. Hierzu werden die benötigten Messkarten aus dem Katalog unten ausgewählt.

messkarten

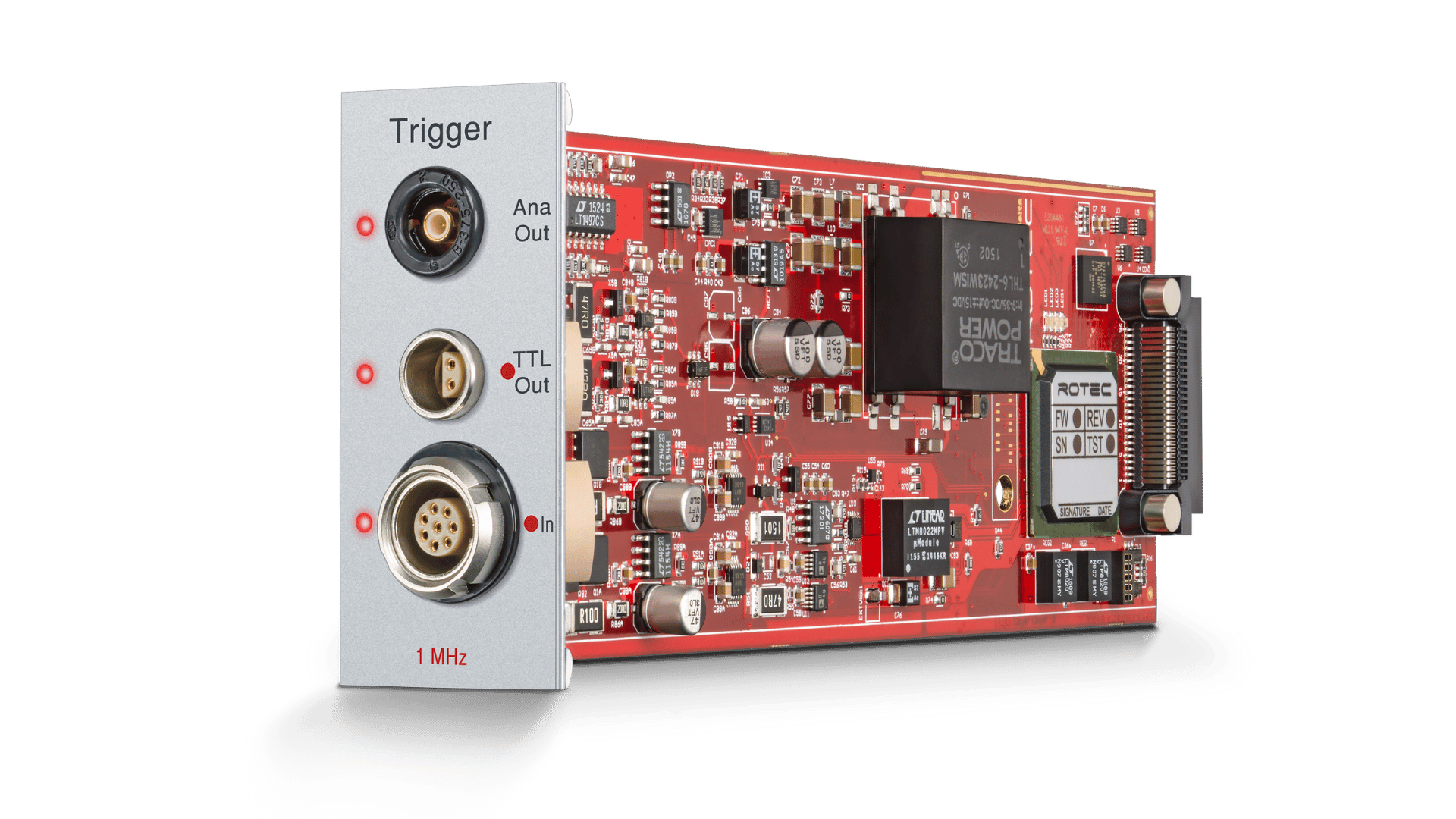

Triggerkarte

Synchronisiert alle Messkarten, Kanäle und kaskadierten Systeme

1x TTL-Triggereingang mit einstellbaren Schwellenwerten

2x TTL-Ausgang zur Online Überwachung

Spannungsversorgung für Elektronikeinheiten (DC 5 V und 12 V; 5 W)

Die RASdelta Triggerkarte synchronisiert alle Messdaten zwischen den Kanälen, Erfassungsmodulen und angeschlossenen Frontends. Als Masterkarte ist sie ein integraler Bestandteil des RASdelta.

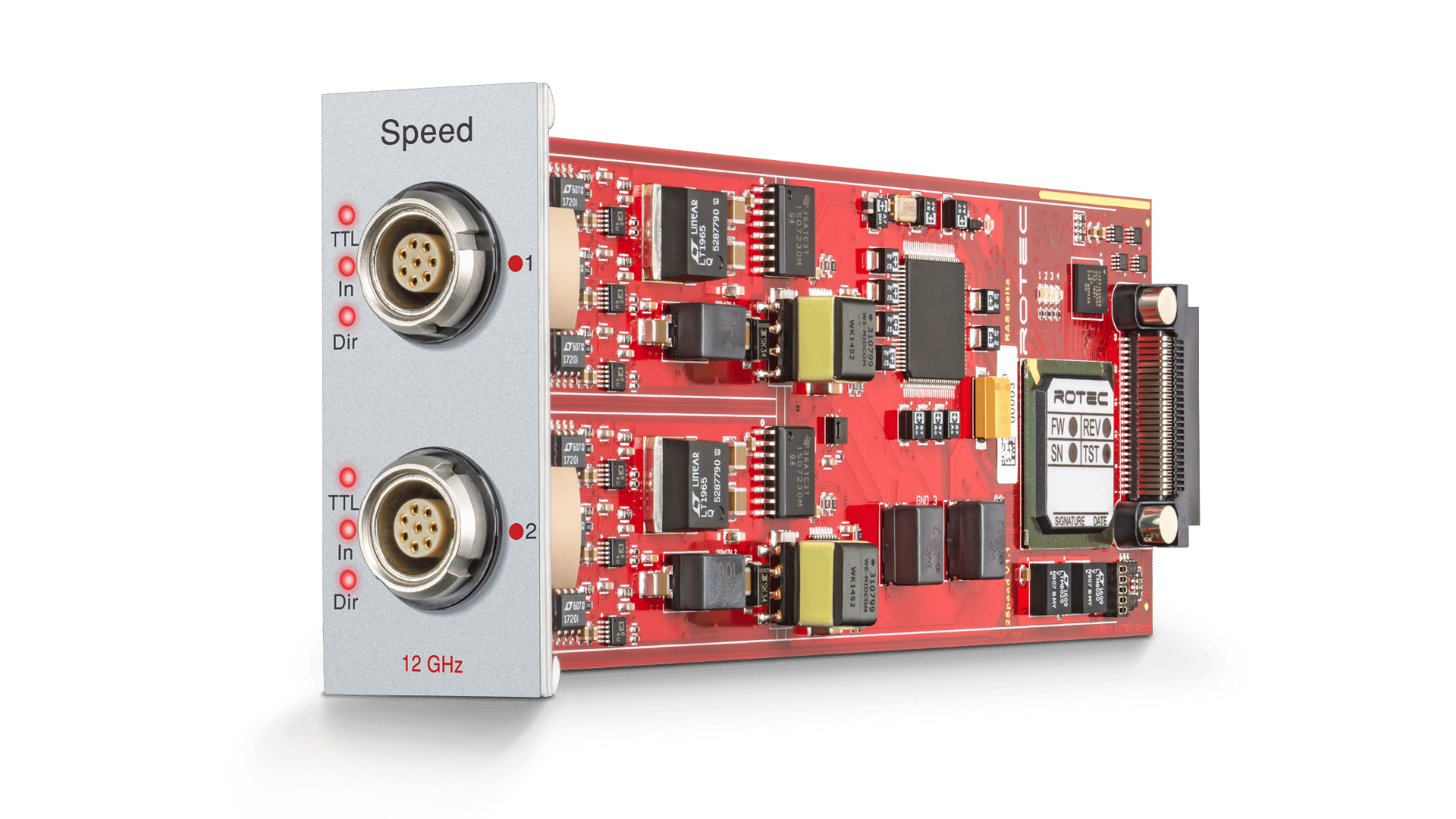

Drehzahlkarte

2-Kanal-Messkarte mit 12 GHz Zählertakt (Zeitauflösung = 0,081 Nanosekunden)

Signaleingänge für Richtungs- und Referenzimpulserkennung
Einstellbare Werte für Triggerschwelle und Flanke
Betriebsarten: Drehzahl, Frequenz, Tastverhältnis, Ein/Aus-Verhältnis

Das RASdelta Speed Board erfasst präzise mehrkanalige und digitale Drehzahlmessdaten für alle Getriebe-, Steuerungs- und Nebenantriebsprüfungen. Es ist damit die Basis für die Drehschwingungsanalyse. Die Daten werden über eine magnetische, winkeläquidistante Abtastung, einen Inkrementalgeber oder einen Laser erfasst.

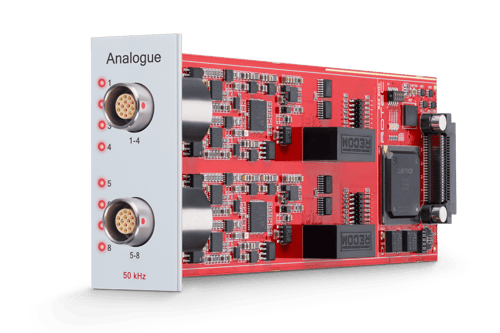

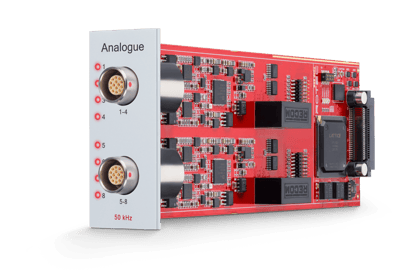

Bild: The RASdelta Analog Board 8-channel measures analog variables such as airborne and structure-borne nosie, acceleration, temperature, displacement or pressure. These variables can be used to determine the position of a sound source or to analyze the valve train or cylinder pressure. The analog measurement data is acquired by time equidistant sampling.

RASdeltaANA8

8-channel measurement board

2x 4 channels galvanically isolated

AC- and DC- coupling, power supply for IEPE (ICP) sensors

Adjustable voltage ranges for input signals

24 bit SigmaDelta ADC

50 kHz max. sampling rate per channel

24 kHz analog bandwidth

Das RASdelta Analog-Board (8-kanalig) misst analoge Größen wie Luftschall und Körperschall, Beschleunigung, Temperatur, Weg oder Druck. Diese Größen können zur Bestimmung der Position einer Schallquelle oder zur Analyse des Ventiltriebs bzw. des Zylinderdrucks verwendet werden. Die analogen Messdaten werden durch zeitäquidistante Abtastung erfasst.

Analogkarten

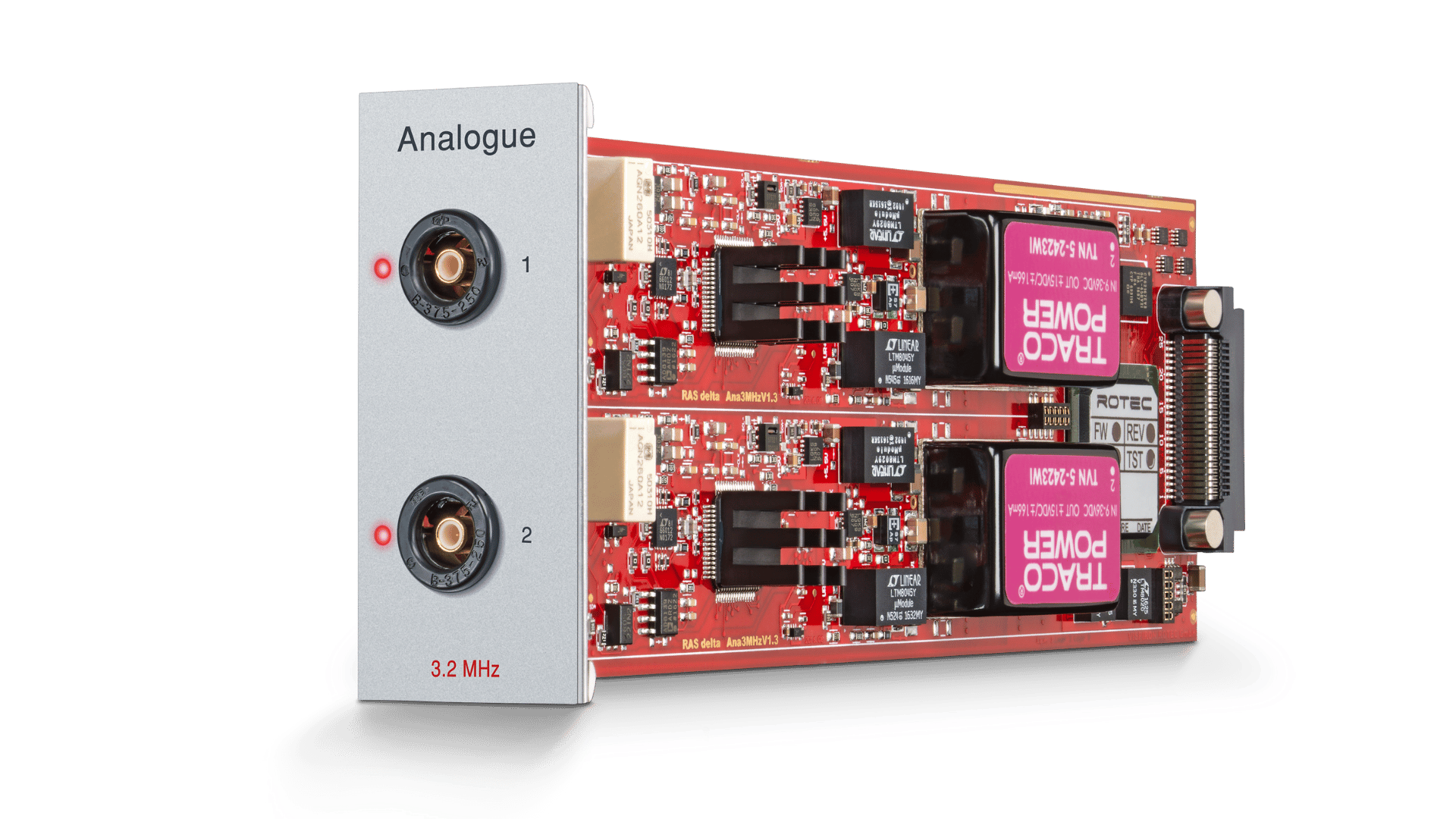

Analogkarte 3,2 MHz

2 analoge Spannungseingänge, galvanisch getrennt
AC- und DC-Kopplung, Spannungsversorgung für IEPE (ICP) Sensoren
Einstellbare Spannungsbereiche für Eingangssignale
16 Bit SigmaDelta ADC
3,2 MHz max. Abtastrate bei einkanaliger Nutzung
1,6 MHz max. Abtastrate pro Kanal bei Zweikanalbetrieb
1,2 MHz analoge Bandbreite

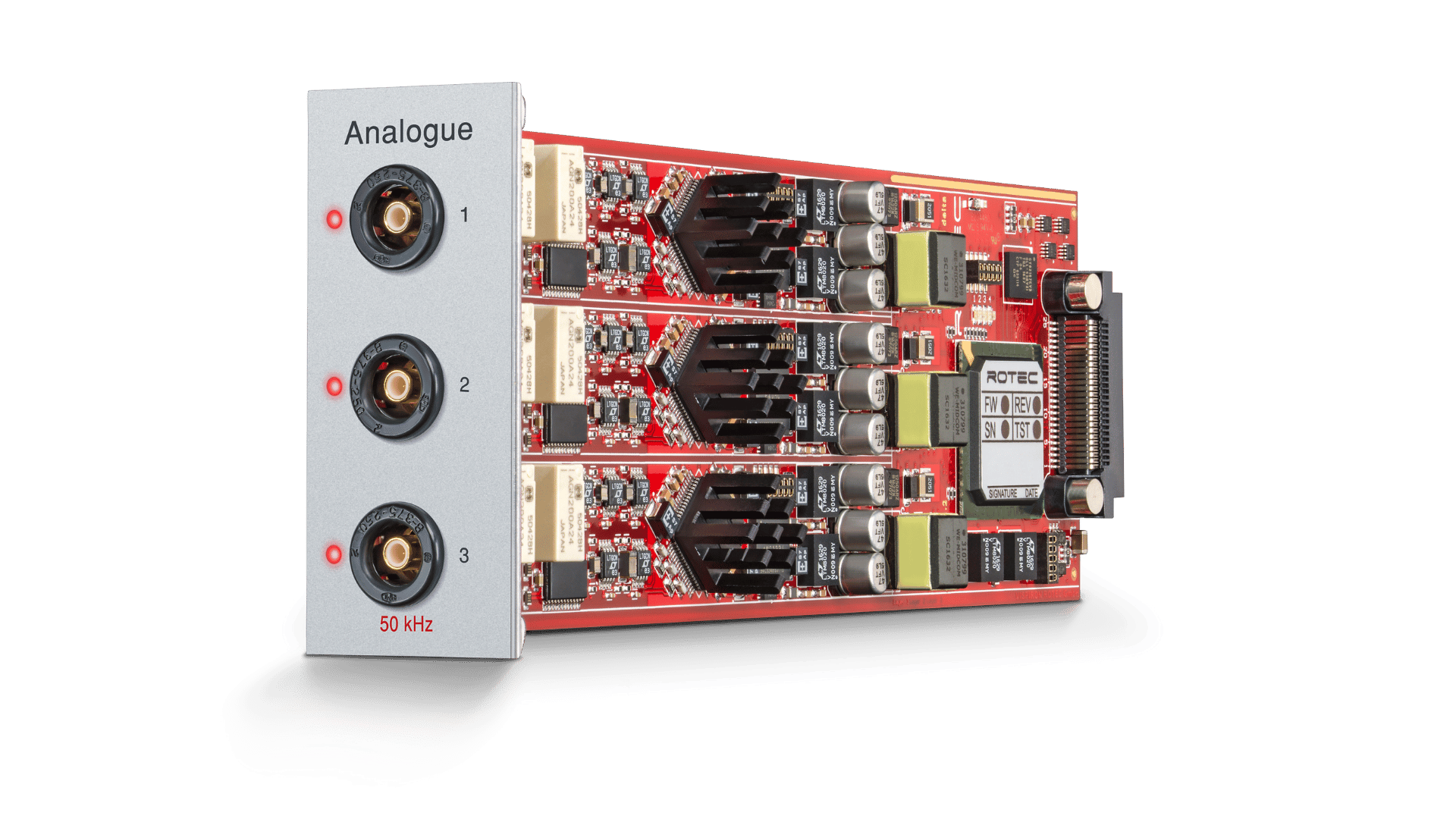

Bild Analogmesskarte mit 24-Bit ADC zur präzisen Datenerfassung von Sensorsignalen bis 50 kHz.

Analogkarte

3 analoge Spannungseingänge, galvanisch getrennt
AC- und DC- Kopplung, Stromversorgung für IEPE (ICP) Sensoren
Einstellbare Spannungsbereiche für Eingangssignale
24 Bit SigmaDelta ADC
50 kHz max. Abtastrate pro Kanal
24 kHz analoge Bandbreite

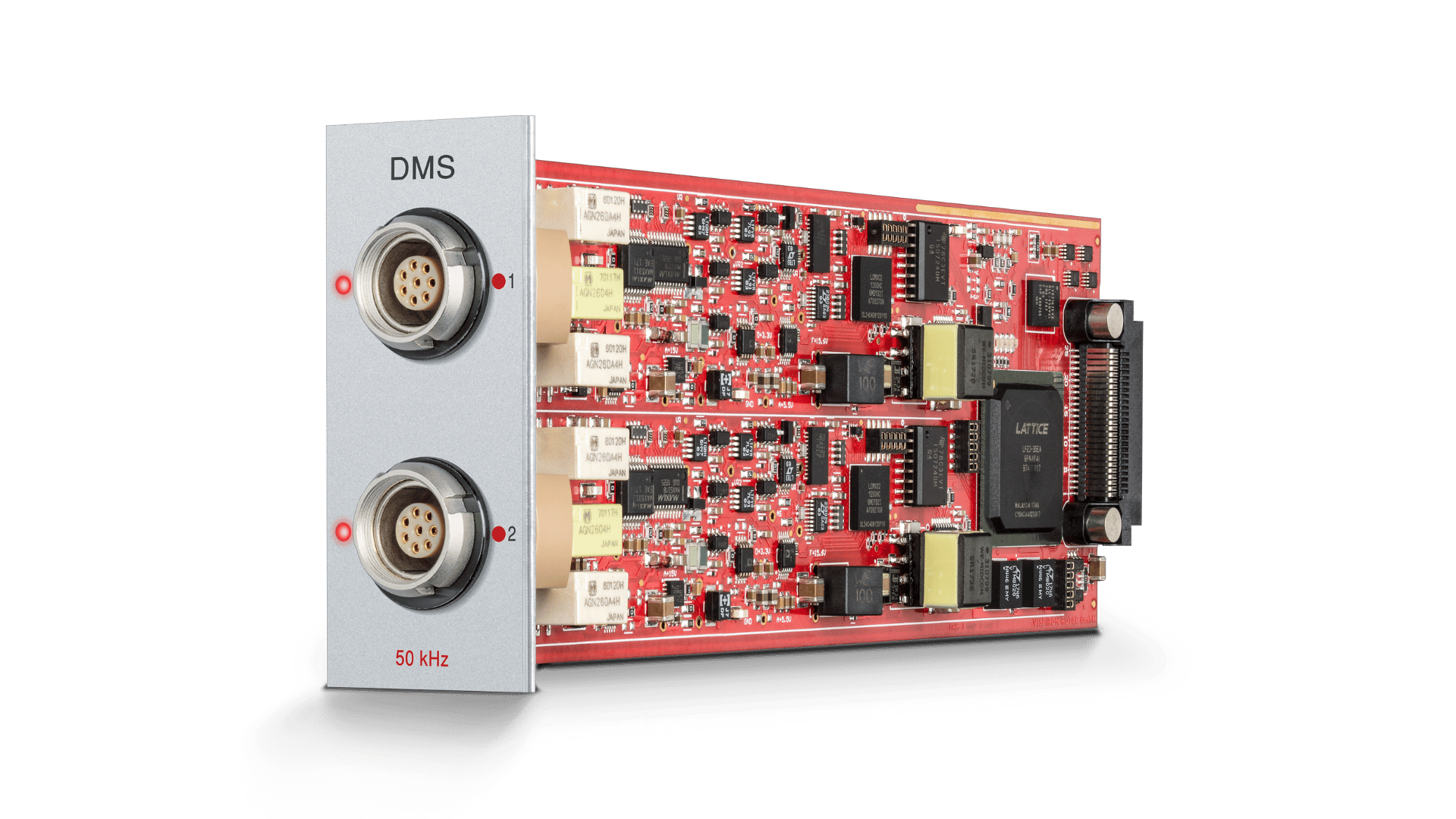

DMS-Karte

2-Kanal-Messkarte
Max. Abtastrate: 50 kHz pro Kanal
Unterstützt Vollbrücken- und Halbbrückenanwendungen
Einstellbare Brückenversorgungsspannung: 1 V, 2,5 V, 5 V, 10 V
Unterstützt Vierdraht- und Sechsdraht-Konfiguration
Automatischer Nullabgleich
Erkennung von Leitungsunterbrechungen/Burn-Ou

Das RASdelta DMS-Karte ist ein integrierter Zweikanal-Gleichspannungsverstärker für die Signalerfassung von Dehnungsmessstreifen-basierten, piezoresistiven, magnetoresistiven oder potentiometrischen Aufnehmern. Dazu gehören Kraft-, Drehmoment-, Druck-, Weg- und Winkelsensoren oder Maßstäbe. Die Karte benötigt keine zusätzlichen Messverstärker.

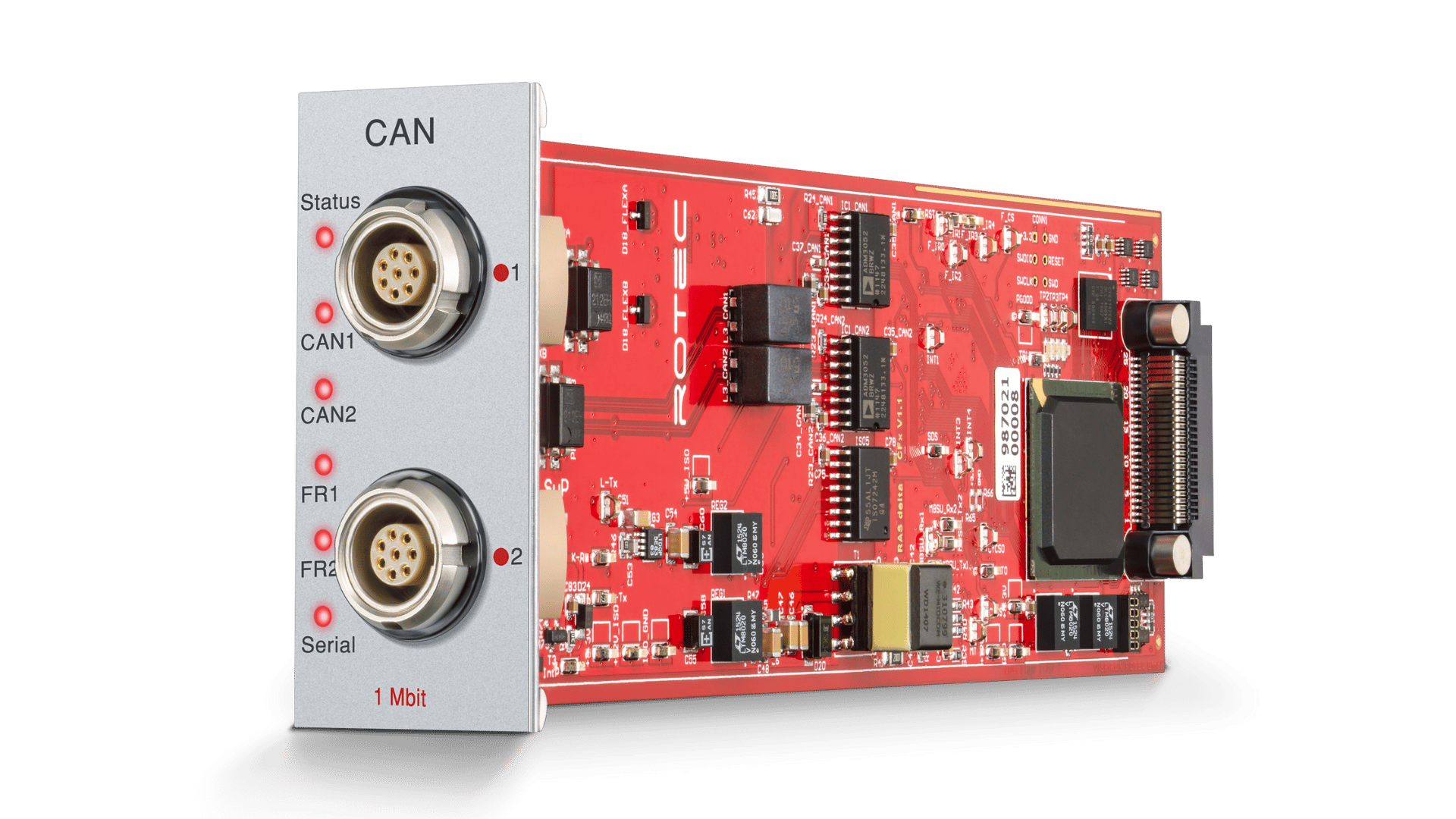

CAN-BUS-Karte

2-Kanal-Messkarte
Max. Baudrate: 1 Mbit/s pro Kanal
Einstellbare Post-Sampling-Rate
CAN-Standard 2.0 A (11-Bit-Identifier) und 2.0 B (29-Bit-Identifier); OBDII; J1939; (CAN-FD über PC USB-Anschluss)
Modi: aktiver/passiver Mithörer
Einstellbarer BUS-Abschluss (120 Ohm)

Die CAN-BUS-Karte zeichnet CAN- und OBD-II-Variablen auf und wertet diese in Bezug auf die Drehschwingungsanalyse aus. Damit können vorhandene Größen ohne weitere Sensorapplikationen in die Messung einbezogen werden. Neben OBD II, Raw CAN und SAE J1939 Protokoll ist es möglich, FD CAN Daten direkt über den Mess-PC und separate Fremdhardware aufzuzeichnen.

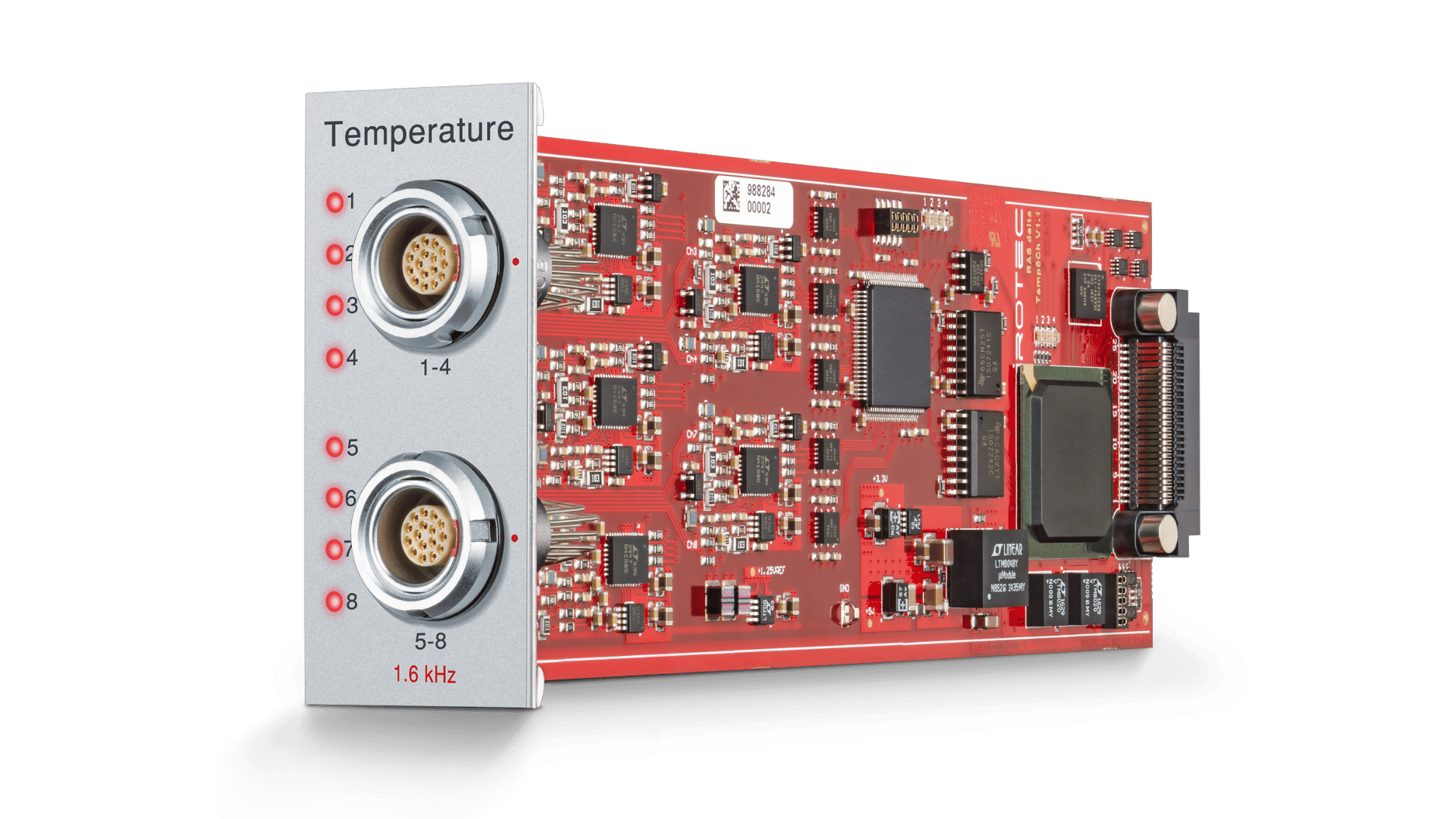

Temperaturkarte

8-Kanal-Messkarte
Maximale Abtastrate: 1,6 kHz pro Kanal (bei Verwendung von 4 Kanälen)
Temperaturmessbereich: -200°C - 850°C

Unterstützte Sensoren:

- Pt100/1000
- Thermoelement Typ J (Fe/CuNi)
- Thermoelement Typ K (NiCr/Ni)
- Thermoelement Typ T (Cu/CuNi)

Mit der RASdelta Temperatur-Messkarte erfassen Sie Messdaten von Widerstandsthermometern und Thermoelementen.
Gerade bei Getriebeuntersuchungen ist die Messung der Öltemperatur in Fahrzeugen unerlässlich.
