Messlösungen für die Rotationsanalyse

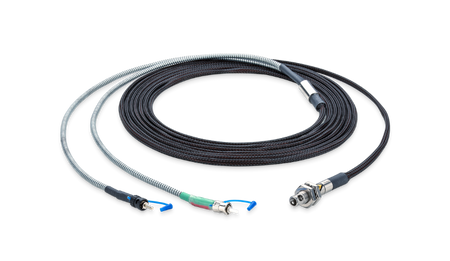

Die Lasersensoren werden zur optischen Messung der Drehfrequenz bzw. Drehzahl rotierender Maschinenteile eingesetzt. Hierbei wird im Reflektionsverfahren ein Strichmuster abgetastet. Strichscheiben und -bänder sind in verschiedenen Dimensionen erhältlich.

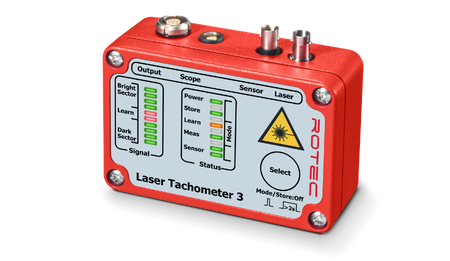

Das Laser Tachometer 3 (ElLas3) wandelt das Signal des ROTEC Lasersensors in eine Impulsfolge mit TTL-Pegel, die anschließend von der RASdelta Drehzahlmesskarte verarbeitet werden kann. Die automatische Einlernfunktion und farbigen LEDs erleichtern die Bedienung.

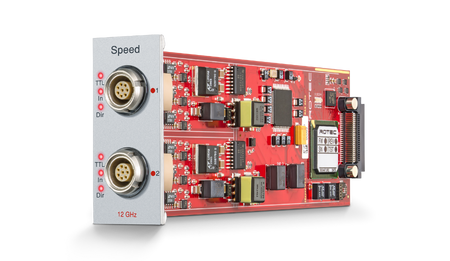

Die RASdelta-Drehzahlmesskarte erfasst die digitalen Impulse und speichert Zeitmarken für die anschließende winkelbezogene Auswertung in der RAS Software.

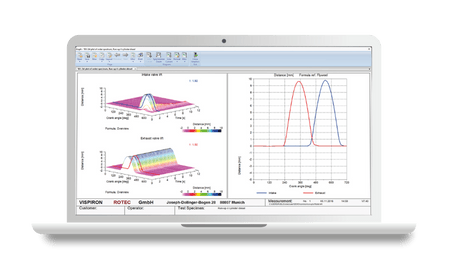

Die RAS Software unterstützt die Messung und anwendungsspezifische Auswertung. Je nach Messkette werden Drehschwingungen, Verdrehwinkel, Übertragungsfehler, Schlupf oder Ventildynamik untersucht.

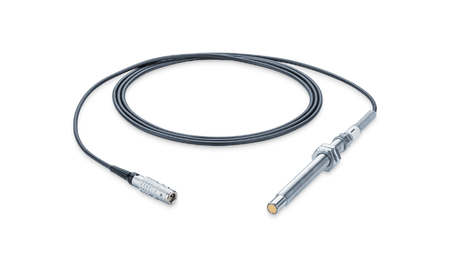

Die Differentialsensoren werden zur Drehzahlerfassung an ferromagnetischen Zahnrädern eingesetzt. Durch verschiedene Bauformen und Sensorlängen sowie Hochtemperatur Varianten lassen sich Drehzahlmessungen effizient umsetzen.

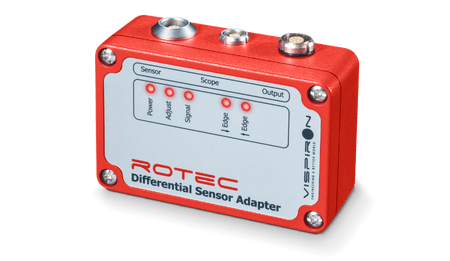

Der Differential Sensor Adapter (DSA) wandelt das sinusförmige Signal des ROTEC Magnetsensors in eine Impulsfolge von Nadelimpulsen mit TTL-Pegel, die von der RASdelta Drehzahlmesskarte verarbeitet wird.

Die RASdelta-Drehzahlmesskarte erfasst die digitalen Impulse und speichert Zeitmarken für die anschließende winkelbezogene Auswertung in der RAS Software.

Die RAS Software unterstützt die Messung und anwendungsspezifische Auswertung. Je nach Messkette werden Drehschwingungen, Verdrehwinkel, Übertragungsfehler, Schlupf oder Ventildynamik untersucht.

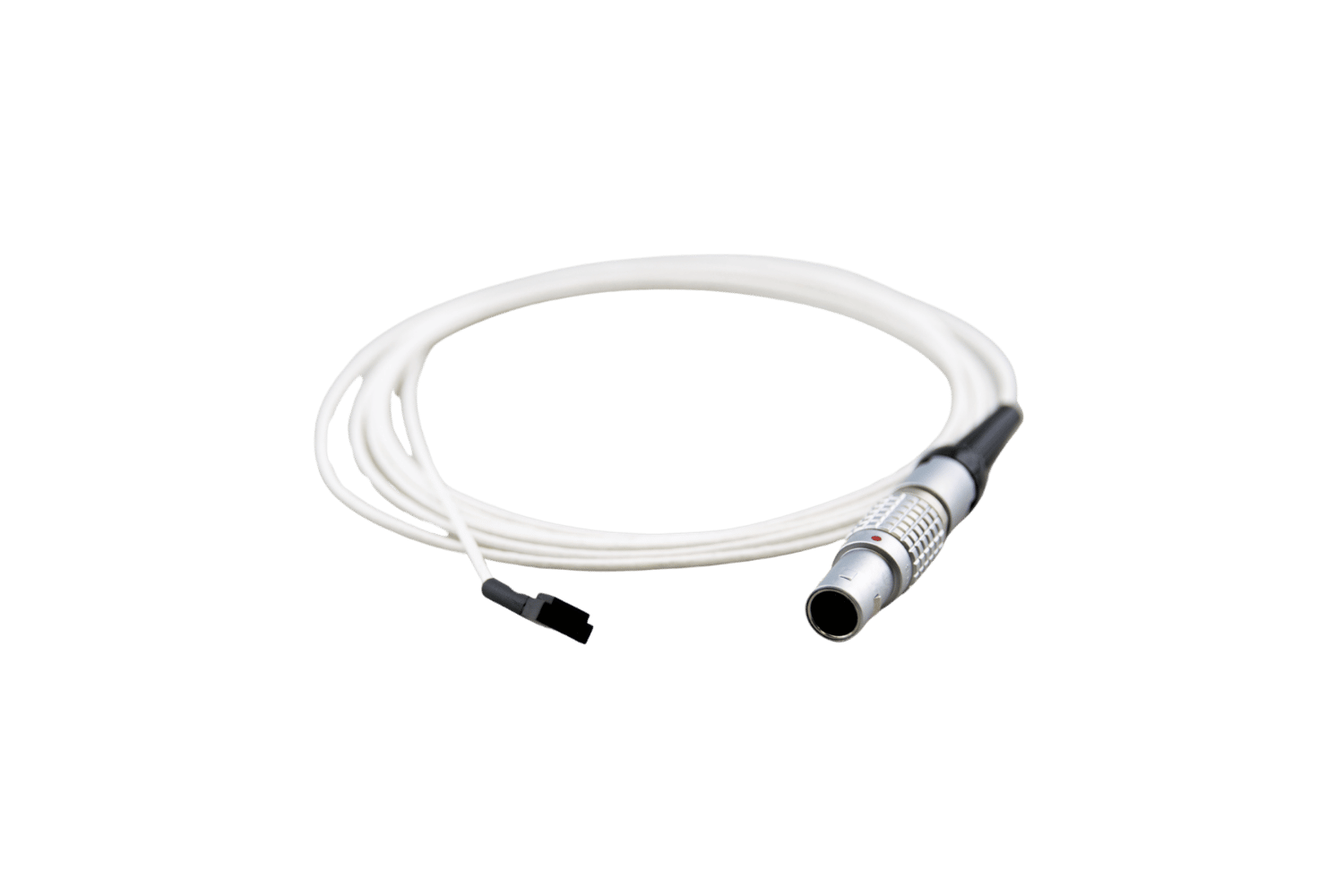

Der Sensitec GLM711 AVB Sensor zur Ventilhubmessung ist für den Einsatz an ferromagnetischen Zahnstrukturen vorgesehen. Der Sensor liefert zwei um 90 Grad phasenverschobene sinusförmige Analogsignale.

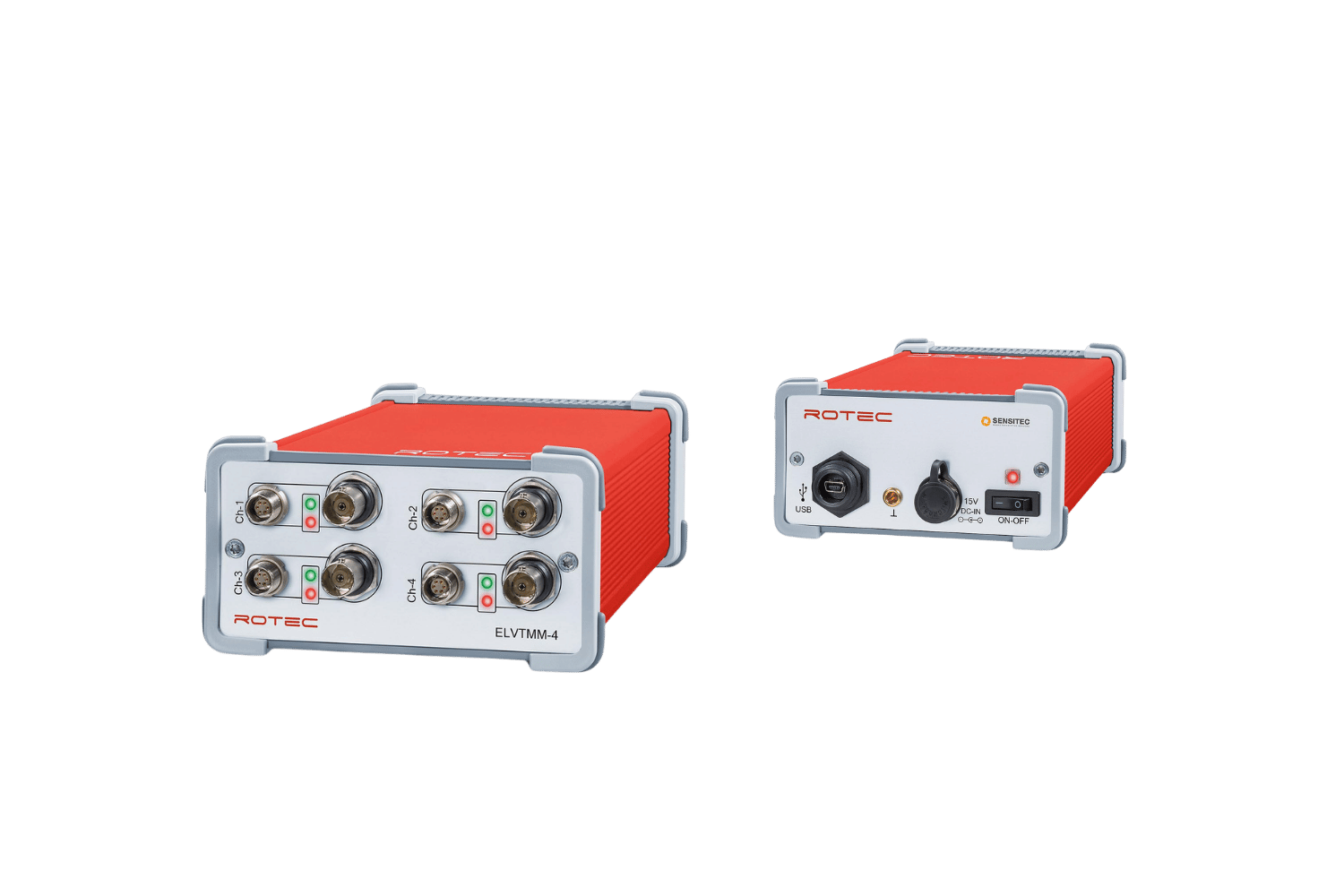

Das Sinus und Kosinus Signal des Sensors wird entweder im Ventiltriebsmessmodul (ELVTMM, ehemals Sensitec SPP3001) online in ein 0-10V Hubsignal gewandelt oder mittels der GMR Sensor Elektronik als SIN/COS Spur zur Weiterverarbeitung an die 3,2 MHz Analogeingänge des RASdelta geleitet.

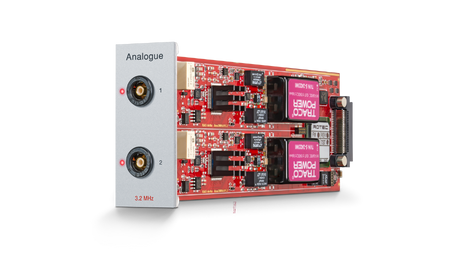

Die RASdelta-Analogkarte erfasst die SIN/COS-Signale des Ventilhubsensors. Die Produktspezifikation unterscheidet maximal 3,2 MHz bei einkanaliger Nutzung und 1,6 MHz pro Kanal im Zweikanalbetrieb. Die erfassten Signale unterstützen Untersuchungen von Ventilaufsetzgeschwindigkeit, Prellen und weiteren dynamischen Parametern.

Die RAS Software unterstützt die Messung und anwendungsspezifische Auswertung. Je nach Messkette werden Drehschwingungen, Verdrehwinkel, Übertragungsfehler, Schlupf oder Ventildynamik untersucht.
