Signal Conditioning / Elektroniken

Der Differential Sensor Adapter (DSA) wandelt das sinusförmige Signal des ROTEC Magnetsensors in eine Impulsfolge von Nadelimpulsen mit TTL-Pegel, die von der RASdelta Drehzahlmesskarte verarbeitet wird.

Eine LED Anzeige erleichtert dem Anwender die optimale Einrichtung des Differentialsensors gegenüber der Verzahnung, um eine bestmögliche Signalqualität zu erreichen.

Der Inline TTL Digitizer (Inline-DSA) ist die kompakte Ausführung des ROTEC Differential Sensor Adapters (DSA) und eignet sich besonders für den mobilen Einsatz. Die Elektronik wandelt das sinusförmige Signal des ROTEC Magnetsensors in eine TTL-Impulsfolge, die von der RASdelta Drehzahlmesskarte verarbeitet wird.

Der Rotary Encoder Adapter (ELDGADP2) dient zur Erfassung von TTL- oder SIN/COS-Drehgebersignalen.

Aus den Signalen des Inkrementalgebers erzeugt die Elektronik eine digitale Impulsfolge mit TTL-Pegel. Der Rotary Encoder Adapter erfasst die Gebersignale vorwärts und rückwärts und leitet daraus Richtungsinformationen ab. Die Signale für die Drehzahl und Drehrichtung sowie der Referenzimpuls werden von der RASdelta Drehzahlmesskarte erfasst und verarbeitet.

Der Referenzimpuls lässt sich zudem an einer separaten Buchse abgreifen und als Starttrigger für Messungen verwenden.

Der Inline DGADP ist die kompakte Ausführung des ROTEC Rotary Encoder Adapters und eignet sich besonders für den mobilen Einsatz. Zudem ist der Adapter in zwei Varianten erhältlich: für TTL- und für HTL- Inkrementaldrehgeber.
Aus den Signalen des Inkrementalgebers erzeugt die Elektronik eine digitale Impulsfolge mit TTL-Pegel, die als Messsignal dient. Der Inline DGADP erfasst die Gebersignale vorwärts und rückwärts und leitet daraus Richtungsinformationen ab.

Das Laser Tachometer 3 (ELLAS3) dient zur optischen Messung der Drehzahl. Die Elektronik erzeugt ein leistungsgeregeltes Laserlicht, das vom ROTEC Lasersensor auf ein am Messobjekt angebrachtes schwarz-weiß Strichmuster übertragen wird. Die Hell-Dunkel-Übergänge des Messobjekts werden im Reflexverfahren abgetastet. Daraus resultiert eine Impulsfolge mit TTL-Pegel, die von der RASdelta Drehzahlmesskarte verarbeitet wird.

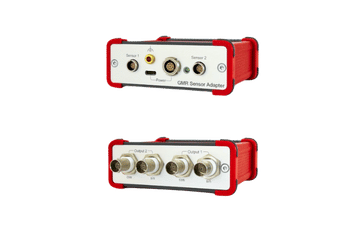

Der GMR Sensor Adapter (ELGMR) eignet sich für Ventilhubmessungen mit dem GLM711AVB GMR Sensor. Die Elektronik dient dazu, die erfassten Rohsignale zu verstärken und die Signale für die anschließende Datenerfassung aufzubereiten.

Die verstärkten Sensor-Signale werden über separate Sinus- und Cosinus-Ausgänge ausgegeben und können mit der 3,2 MHz RASdelta Analogmesskarte aufgezeichnet werden.

Die Elektronik zur Drehrichtungserkennung (EL4FP) wandelt das sinusförmige Signal des ROTEC Magnetsensors in eine Impulsfolge von Nadelimpulsen mit TTL-Pegel. Bei Verwendung des ROTEC 4-fach Magnetsensors kann die Richtungsinformation abgeleitet und an die RASdelta Drehzahlkarte übergeben werden.

Der Rotec Phase Shifter wird in Verbindung mit dem Rotec Rotary Encoder Adapter eingesetzt. Der Phase Shifter verzögert das Referenzsignal eines Drehgebers um eine einstellbare Anzahl von Drehzahlimpulsen (=Inkrementen). Die originale Referenzmarke wird unterdrückt und durch eine synthetisch erzeugte Marke ersetzt. Dieser synthetische Referenzpuls kann separat abgegriffen und als Start-Trigger für Messungen verwendet werden.

Das Ventiltrieb Messmodul (ELVTMM, ehemals Sensitec SPP3001) dient als Auswerteeinheit für Messungen am Ventiltrieb. Die Elektronik konditioniert das Sensorsignal und errechnet einen Online Ventilhub mit einer Genauigkeit von +/- 10 μm, der am BNC Stecker als Ausgangsspannung zwischen 0-10 V bereitgestellt wird. Das Modul ist in 2- und 4- Kanal Variante verfügbar.

Zur weiteren Verarbeitung des Ventilhubsignals bietet das ROTEC RAS Software Paket "Ventiltriebsanalyse" tiefgehende dynamische Analysemöglichkeiten.
